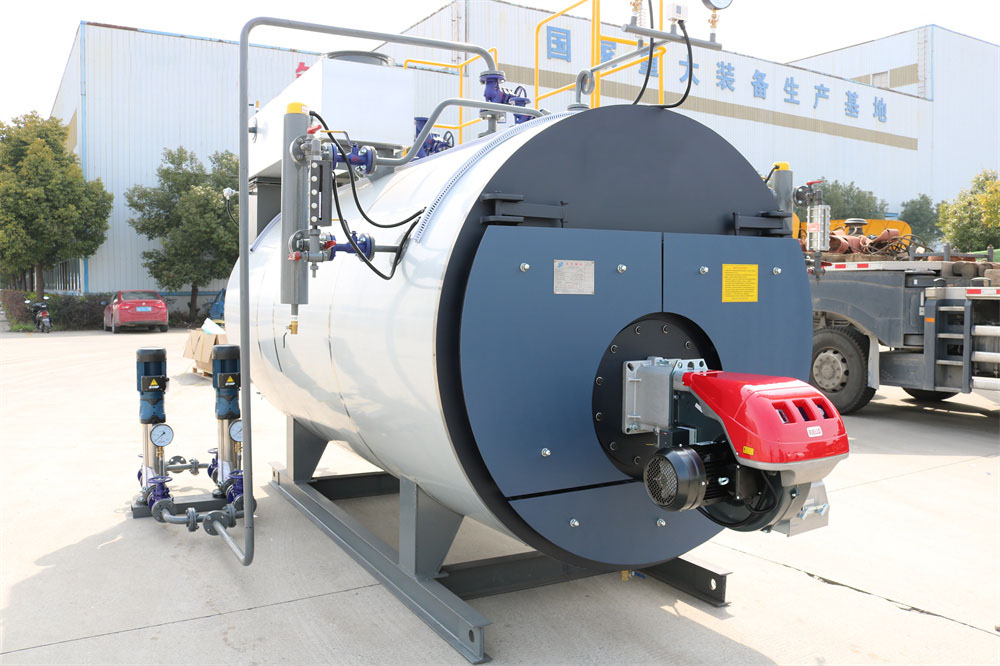

本实用新型公开了一种超低氮排放的真空热水锅炉,包括,支撑座,所述支撑座的内部下方安装有燃气头,所述支撑座的内壁安装有固定扣,管道,其穿设在所述固定扣的内部,喷头,其设置在所述管道的内侧,输气管,其安装在所述管道的一侧,加热箱,其设置在所述支撑座的内侧上方,固定环,其安装在所述加热箱的下端。该超低氮排放的真空热水锅炉,风机产生的气体通过喷头进行喷出,喷头喷出的气体一方面可使支撑座内部的空气流通,可使天然气得到充分的燃烧,避免出现燃烧不充分现象,另一方面火焰受气体的影响可向加热箱下端进行聚集,避免出现火焰向四周分散,通过水源可对燃烧气体中的烟灰进行过滤,可一定程度提升燃烧气体的清洁度。

　　[0029]本实用新型提供了一种超低氮排放的真空热水锅炉,具备以下有益效果,风机产生的气体通过输气管输送到管道内,再通过喷头进行喷出,喷头喷出的气体一方面可使支撑座内部的空气流通,可使天然气得到充分的燃烧,避免出现燃烧不充分现象,另一方面火焰受气体的影响可向加热箱下端进行聚集,避免出现火焰向四周分散,燃烧后的气体在过滤箱底部上升的过程中通过水源可对燃烧气体中的烟灰进行过滤,可一定程度提升燃烧气体的清洁度,过滤后的气体再通过出烟管进行输出,通过火焰可对加热箱内部的水源进行加热,加热后的水源再对需要加热的液体进行加热。

　　[0030] 1、本实用新型通过支撑座、燃气头、管道和喷头的设置,通过支撑座可对加热箱进行支撑固定,燃气头通过天然气产生火焰对加热箱进行加热,固定扣与支撑座为固定连接,通过固定扣可对管道进行支撑固定,风机产生的气体通过输气管输送到管道内,再通过喷头进行喷出,喷头喷出的气体一方面可使支撑座内部的空气流通,可使天然气得到充分的燃烧,避免出现燃烧不充分现象,另一方面火焰受气体的影响可向加热箱下端进行聚集,避免出现火焰向四周分散,

　　[0031] 2、本实用新型通过固定环、凹槽、输气环和过滤箱的设置,火焰燃烧的气体通过凹槽、通孔可进入到输气环的内部,再通过连接管及电磁阀到达过滤箱的内部,操作人员可向过滤箱内部添加水源,燃烧后的气体在过滤箱底部上升的过程中通过水源可对燃烧气体中的烟灰进行过滤,可一定程度提升燃烧气体的清洁度,过滤后的气体再通过出烟管进行输出,

　　[0049] 喷头5关于管道4的中心位置呈圆周分布,且管道4通过输气管6与风机7构成连通结构,支撑座1、燃气头2、管道4和喷头5的设置,通过支撑座1可对加热箱8进行支撑固定,燃气头2通过天然气产生火焰对加热箱8进行加热,固定扣3与支撑座1为固定连接,通过固定扣3可对管道4进行支撑固定,风机7产生的气体通过输气管6输送到管道4内,再通过喷头5进行喷出,喷头5喷出的气体一方面可使支撑座1内部的空气流通,可使天然气得到充分的燃烧,避免出现燃烧不充分现象,另一方面火焰受气体的影响可向加热箱8下端进行聚集,避免出现火焰向四周分散,

　　[0058] 输气环12通过连接管13与过滤箱14构成连通结构,且出烟管15与过滤箱14之间为固定连接,固定环9、凹槽10、输气环12和过滤箱14的设置,火焰燃烧的气体通过凹槽10、通孔11可进入到输气环12的内部,再通过连接管13及电磁阀到达过滤箱14的内部,操作人员可向过滤箱14内部添加水源,燃烧后的气体在过滤箱14底部上升的过程中通过水源可对燃烧气体中的烟灰进行过滤,可一定程度提升燃烧气体的清洁度,过滤后的气体再通过出烟管15进行输出,

　　[0061] 出液口17,其设置在所述加热箱8的上方右侧,进液口16与加热箱8之间为固定连接,且进液口16关于加热箱8的中心位置与出液口17相对称,进液口16、出液口17的设置,通过火焰可对加热箱8内部的水源进行加热,加热箱8内部处于真空封闭状态,可将需要加热的液体从进液口16进行输入,加热后的水源再对需要加热的液体进行加热,加热后再从出液口17进行输出,进行循环。

　　[0062] 综上,该超低氮排放的真空热水锅炉,使用时,首先通过支撑座1对加热箱8进行支撑固定,燃气头2通过天然气产生火焰对加热箱8进行加热,通过固定扣3可对管道4进行支撑固定,风机7产生的气体通过输气管6输送到管道4内,再通过喷头5进行喷出,喷头5喷出的气体一方面可使支撑座1内部的空气流通,促使天然气得到充分的燃烧,避免出现燃烧不充分现象,另一方面火焰受气体的影响可向加热箱8下端进行聚集,避免出现火焰向四周分散,通过火焰可对加热箱8内部的水源进行加热,加热箱8内部处于真空封闭状态,可将需要加热的液体从进液口16进行输入,加热后的水源再对需要加热的液体进行加热,加热后再从出液口17进行输出,进行循环,火焰燃烧的气体通过凹槽10、通孔11可进入到输气环12的内部,再通过连接管13及电磁阀到达过滤箱14的内部,操作人员可向过滤箱14内部添加水源,燃烧后的气体在过滤箱14底部上升的过程中通过水源可对燃烧气体中的烟灰进行过滤,可一定程度提升燃烧气体的清洁度,过滤后的气体再通过出烟管15进行输出,这就是该超低氮排放的真空热水锅炉的工作原理。
